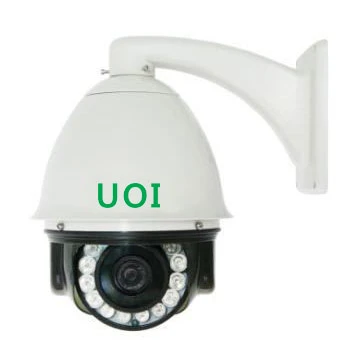

UTS-7803 中速球型紅外線攝影機

產品簡介

UNITED® 中速球型紅外線攝影機是高精密技術產品，內含CCD攝影機、高功率紅外線LED、高倍率鏡頭、360°迴轉台、解碼接收器。採用直流步進馬達，使用者可選擇自動預置巡航及軌跡自動巡航；採用室外型防水球罩設計。室外用全功能球型攝影機內置風扇及加熱器並可選配各式固定架。UNITED® 高速球形攝影機支援128組可程式預置點。當報警啟動後，可切換至報警畫面，並聯動錄影及發出警告訊息等。具備逆光補償、自動白平衡、自動光圈、自動/手動對焦、紅外線聯動相對投射功率等功能。螢幕功能顯示，可依不同需求設定攝影機內部參數。

產品功能

• 超低照度彩色攝影機，內置背光補償、自動光圈、自動對焦鏡頭。
• 曝光模式：全自動、快門優先、光圈優先、增益優先、手動等模式。
• 具日夜轉換功能，當環境照度不足時自動切換為黑白影像以提升照度；並依遠近聯動紅外線投射功率。
• 具圖像細節增強功能，且增強範圍可自由調整。
• 可手動調整快門、光圈、增益、亮度、曝光補償、垂直相位等功能。
• 內置高速預置型迴轉台及解碼器，可支援多種控制主機。
• 內置大功率紅外線LED：ψ20 mm x 8、ψ8 mm x 35、ψ5 mm x21有效距離140M。
• 紅外線LED燈板部分採用鋁壓鑄材料散熱，連續工作溫度低於45°C。
• 紅外線LED投射，依據鏡頭變焦變光聯動投射功率，有效降低溫度及解決”手電筒”現象。
• 旋轉速度：水平1 ~ 60°/秒(1~64級隨意設定)；垂直1 ~ 30°/秒(1~64級隨意設定)。預設速度為50°/秒。
• 旋轉角度：水平360°；垂直80°。
• 自動翻轉功能：二級分段控制；一級水平180°、二級垂直90° 可選。
• 可設置128組預置點。
• 每組預置點支援中/英文字顯示，文字可由PC或控制鍵盤修改更新（選配）。
• 可編程8組（每組各16點）自動巡航群組，巡航速度具64段可調，可預設時間排程啟動自動巡航。
• 透過控制鍵盤進入中文OSD選單功能，可設置各項攝影機參數，具PRESET功能，並可回復原廠設定值。
• 8組軌跡記憶學習功能，座標顯示，並具控制速度、鏡頭速度測試功能。
• 具斷電記憶保護功能，可離線自行運轉。
• 支援4路警報輸入及2路警報輸出。警報觸發時，隨即開啟現場燈光、蜂鳴聲，並切換監視畫面啟動錄影。
• 雙層防護罩結構設計，具遮陽作用，可降低球內溫度3° ~ 5°C。
• 通過CE、FCC、UL、ROHs等檢驗認證。
• 防護罩以氟碳烤漆，耐候、耐酸鹼，保固3年不脫漆（選配）。
• 室外型球罩可選擇搭配壁掛式、倒吊式支架（選配）。
• 工作溫度：0°C ~ 40°C（室內防護罩），-10°C ~ 60°C（室外防護罩）。
• 工作濕度：≤ 95% 無結露現象。
• 可替換不同廠牌SONY、SAMSUNG、LG、CNB、國產等CCD Module至少四家以上。
• 通訊協定採PELCO-D, PELCO-P標準協定適用各家DVR產品。

產品規格



型號		UTS7803
日夜轉換功能		Auto / Color / B/W
影像感應裝置		1/4”Sony Exview (Day/Night) CCD
有效像素		768（H）x 494（V）<NTSC> Approx. 380,000
解析度		520 TV lines
攝影鏡頭		30X Optical Zoom, f=3.1 ~ 93mm, F1.6 ~ 4.5
數位變焦		10X
觀景角度	水平	57.8° to 1.7°
	垂直	43.3° to 1.3°
	對角	71.1° to 2.0°
同步系統		Internal
最低照度		1.0Lux (F1.6, color, gain: max.)
		0.05Lux (F1.6, B/W, gain: max.)
		0Lux/ IR On
雜訊比		More than 55dB (AGC OFF)
電子快門		Fast: 1/60, 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000sec Slow: 1x, 2x, 4x, 8x, 16x, 32x
電子靈敏度		Auto / Off, max 32 times
影像穩定		On / Off
白平衡		ATW，Manual，Push-Look，Indoor，Outdoor，Fluorescent
增益控制		Low / Normal / Middle / High / Off
背光補償		Multi / Center / Off
自動對焦		Auto/One-push AF/Manual
遮蔽區		On / Off, max of 15 masked locations (Wide view screen; 1 screen max 4 masks)
鏡像效應		H / V / HV / Off
圖像凍結		On / Off
移動偵測		On / Off, with motion zoom function
視頻輸出		1.0 Vp-p / 75ohms (composite)
通訊方式		RS485
操作溫度		- 40 to 60°C
電源供應		DC12V 5A
總功耗		< 18W

※型錄規格若與實機不符,以實機為準。
※本公司保留修改此規格之權利，修改後不另行通知，實際內容請隨時來電洽詢。
